Laboratorio N°4 Microcontroladores

Elaboración de chaleco para ciclista (PCB)

Chaleco para ciclista Parte 2: Circuito en físico

1.- Competencia especifica de la sesión:

1.1- Elaborar el proyecto en un software para poder implementarlo en un circuito impreso.

1.2.- Realizar las rutinas del chaleco para ciclista con IDE arduino.

1.3.- Realizar los cambios o modificaciones que pide el docente.

2.- Marco Teórico:

2.1.- Arduino.

Arduino es una compañía de desarrollo de software y hardware de fuente abierta, así como una comunidad internacional que diseña y manufactura placas de desarrollo de hardware para construir dispositivos digitales y dispositivos interactivos que puedan detectar y controlar objetos del mundo real.

Tienen puertos de entrada y salida y puertos de comunicación. En Arduino podemos acceder a esos puertos a través de los pines.

2.2.- Arduino IDE.

El entorno de desarrollo integrado (IDE) de Arduino es una aplicación multiplataforma (para Windows, macOS, Linux ) que está escrita en el lenguaje de programación Java. Se utiliza para escribir y cargar programas en placas compatibles con Arduino, pero también, con la ayuda de núcleos de terceros, se puede usar con placas de desarrollo de otros proveedores.

2.3.- Circuitos Impresos.

En electrónica, una “placa de circuito impreso” o PCB (Printed Circuit Board), es una superficie constituida por caminos, pistas o buses de material conductor (generalmente cobre), laminadas sobre una base no conductora (resinas de fibra de vidrio reforzada, plástico, teflón, entre otros). El circuito impreso se utiliza para conectar eléctricamente a través de las pistas conductoras, y sostener mecánicamente, por medio de la base, un conjunto de componentes electrónicos.

2.4.- Software Eagle.

Es un programa de diseño de diagramas y PCBs, este contiene un editor de diagramas electrónicos. Los componentes pueden ser colocados en el diagrama con un solo click y fácilmente enrutables con otros componentes a base de "cables" o etiquetas.

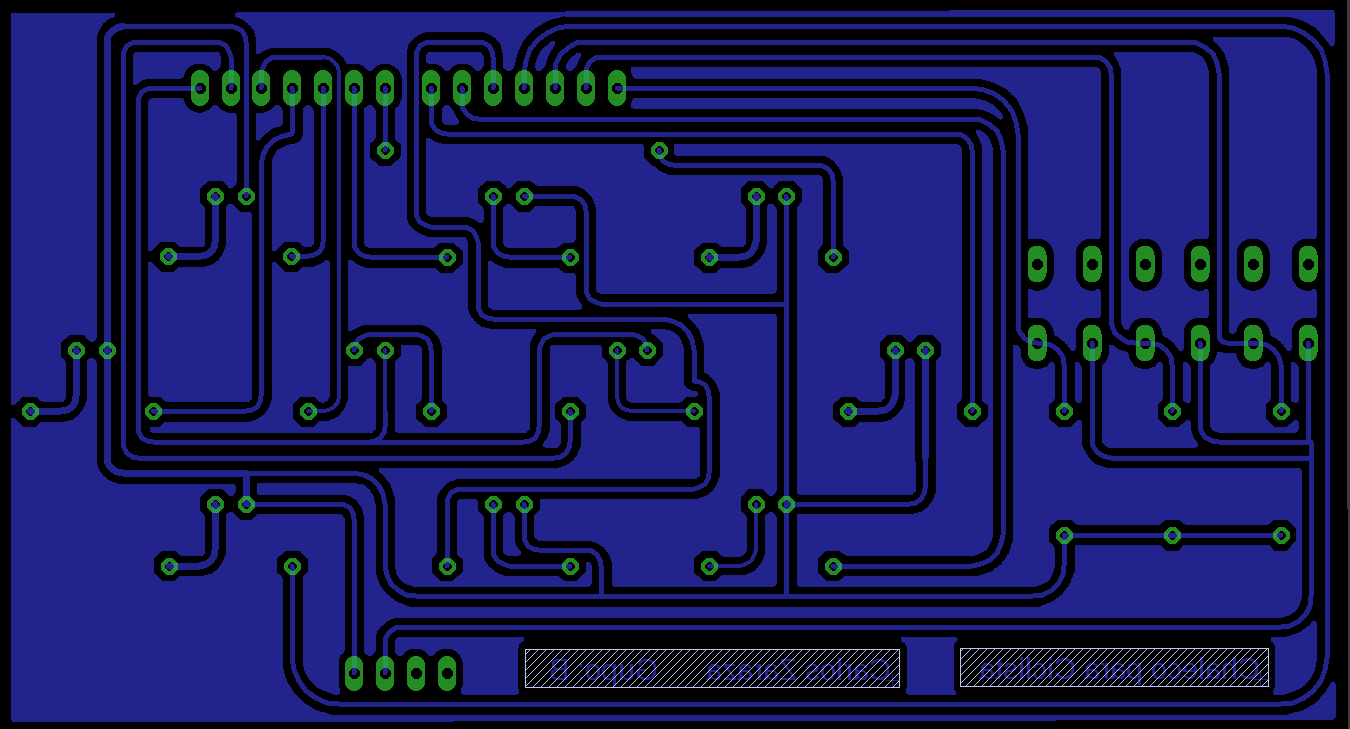

2.4.- Diseño de la placa en el software Eagle.

3. EVIDENCIA DE TAREAS EN LABORATORIO:

Link del video:    https://youtu.be/YZiovjQuUmk

4.- Observaciones:

4.1.- Se observo que la modificacion para la rutina puede ser mucho mas sencilla usando 2 comandos for.

4.2.- El pin "Tx" es sensible en cuando se le conecta GND o VCC, ya que si esto sucede, el programa no puede ser subido ni ejecutado.

4.3.- Para hacer un PCB en tipo shield, se tiene que tener en cuenta la separacion de jumpers que hay en el arduino para que encaje perfectamente.

5.- Conclusiones:

5.1.- Al finalizar esta sesión, se lograron realizar todas las modificaciones de las secuencias pedidas en el laboratorio, comprendiendo de esta manera el uso de funciones, sentencias y bucles en la programación de Arduino.

5.2.- Se logro diseñar y quemar el PCB en el programa "Eagle", para el modelado del circuito del chaleco para ciclistas, aplicando el método de planchado para quemar el impreso del circuito.

5.3.- Logramos resolver las modificaciones de las diferentes rutinnas, para ello se  comprendió el uso de sentencias y bucles.

5.4.- Con lo aprendió, estamos listos para realizar proyectos con arduino mas complicados.
